水性涂料最影響表面現象的縮孔、針孔、魚眼等表面缺陷。三升化工技術部重點對這三個術語的定義進行進解。如何確定涂料中那種現象是縮孔、那種是針孔、那種是魚眼。

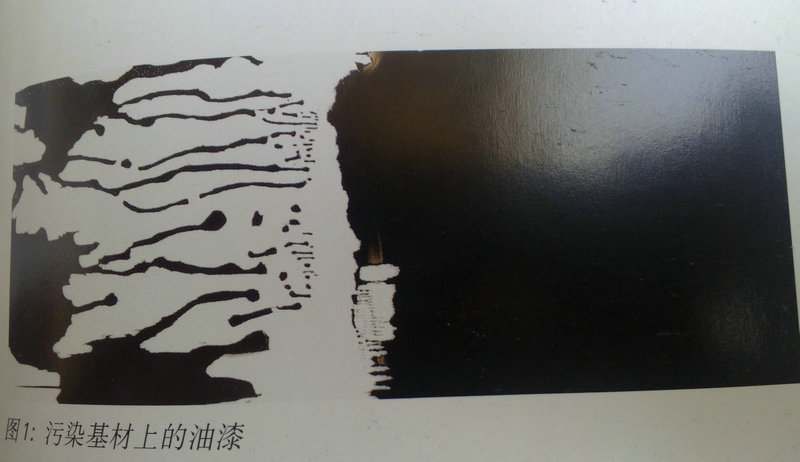

  縮孔現象：縮孔被認為是在漆膜表面，由一個中心點始發，在涂層表面形成的一個圓形凹陷，其邊緣多半拱起。又稱抽縮和魚眼。在露底和不露底的縮孔，在露底縮孔上能看到底材，相反不露底縮孔看不到底材。現象有倆種一種象油性底材上一滴液體，收縮成球型。還有一種是像柴油在潤濕的街道向四周流散。而縮孔問題首先想到的是與底材和涂層之間的潤濕情況。潤濕過程由液體的潤濕特性和底材的潤濕特性所決定。水性涂料中的潤濕性能取決于各自的表面張力。底材的表面張力必須高于液體的表面張力，才能被潤濕。它們之間的差值越高。潤濕過程越好。但是在涂料體系中盡量滿足底材潤濕和控制表面流動的前提下、涂料的表面張力應盡可能的高。

  討論縮孔的原因。知道縮孔的產生在噴涂工藝中是最常見的。而縮孔的產生最直接的原因還是表面活性物質的添加所造成的。表面活性介質在底材或在被涂物表面總是產生露底縮孔。漆中顆粒或環境中塵埃落到漆膜表面主要形成不露底的縮孔。涂料的表面張力偏高、流平性差、釋放氣泡性差影響縮孔。被涂物面不干凈，有水、有油、灰塵、肥皂、硅柄、打磨灰等異物附著。原材料受到油污、硅膠、水等污染。

  針孔現象：針孔是在涂層中的小孔，從表面看類似縮孔，然而它針孔和縮孔是完全不同的。他們起因于完全不同的過程。產生針孔的原因在被涂的底材。

  產生針孔的原因：是在被涂的底材表面有細小開口的縮口小洞或空穴。這些針孔可能是在末涂的底材中或在干燥的漆層中。帶有細小開口的空穴在漆層中現象。帶在有小孔的底材上進行涂裝時，漆液不能滲入這些開口（空穴沒有被潤濕）。針孔中的空氣在烘箱中膨脹。在上層沒有完全干燥的漆膜上形成氣泡。然后破裂。形成錐形狀的縮孔。由于此時涂層粘度很高，它不能再將其開口封閉。這種針孔現象。一定注意底材的打磨。盡量避免這種小孔的出現。
